Enayi Çubuk

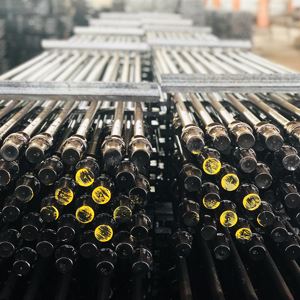

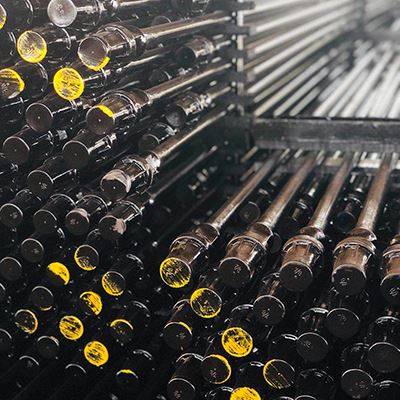

Enayi Çubukkiriş pompalama petrol üretim ekipmanının önemli bir bileşenidir. işlevi, pompalama ünitesini üst tarafa ve kuyu içi yağ pompasını alt tarafa bağlayarak güç iletmektir. Gövde, yuvarlak çelikten yapılmış, her iki ucunda büyütülmüş dövme kafalara sahip, bağlantı dişleri ve üstte dikdörtgen anahtar düzlükleri bulunan sağlam bir çubuk parçasıdır. İki ürün, dış dişleri arasındaki kaplinlerle bağlanır. Aynı çaptaki çubukları bağlamak için sıradan kaplinler kullanılırken, farklı çaplardaki çubuklar için özel redüksiyon kaplinleri kullanılır. İp, cilalı çubuk olarak bilinen yüzey çubuğundan ve kuyu içi çubuk düzeneğinden oluşur. En üstteki bileşen, salmastra kutusuna takılarak kuyu başını kapatmaya yarayan cilalı çubuk olarak adlandırılır.

Vigor'unenayi çubukAPI Spesifikasyonu 11B, son baskı ve AISI Steel Products gibi standartlar kullanılarak üretilmektedir. Ancak fiili üretim ve kalite kontrolde Vigor, API standartlarından daha yüksek endüstri standartlarını benimser. Tüm çubuklar, manyetik parçacık testini ve düzleştirmeyi geçen yüksek kaliteli çelik çubuklardan üretilmiştir. Dövme işlemi sırasında, dövme bölgesinin optimum yorulma direncini sağlamak için uçları indüksiyon fırınlarında ısıtılır. Vigor, ürünlerimizin çeşitlerini, API sınıfını, malzemelerini, kaplinlerini ve teknik özelliklerini ayrıntılı olarak tanıtacak.

1. Türler

◆Enayi Çubuklar:pompayı bir petrol kuyusunda çalıştırmak, petrol veya gazı rezervuardan yüzeye çekmek için kullanılan uzun çelik çubuklardır.

(1) Özellikler: Karbon çeliği veya alaşımlı çelikten yapılmıştır ve kuyudaki aşındırıcı ve aşındırıcı koşullara dayanacak şekilde tasarlanmıştır. Standart uzunluk ve çaplarda mevcutturlar ve kuyunun derinliğine ve üretilen akışkanın türüne göre seçilmelidirler.

(2)Özellikler: Pompaya bir kaplin veya dişli aracılığıyla bağlanır ve kuyudaki yükleri ve gerilimleri absorbe edecek şekilde esnek olacak şekilde tasarlanmıştır. Tipik olarak yüksek bir mukavemet-ağırlık oranı sağlayan ve korozyona karşı dayanıklı olan 40 veya 80 numaralı program borulardan yapılırlar.

◆Midilli Çubuklar:bir petrol kuyusunda çubuğu ve pompayı bağlamak veya bir kuyuda uzunluğunu ayarlamak için kullanılan daha kısa çubuklardır.

(1) Özellikler: Pony kamışları aynı korozif ve aşındırıcı koşullara dayanacak şekilde tasarlanmıştır. Standart uzunluk ve çaplarda mevcutturlar ve kuyunun derinliğine ve üretilen akışkanın türüne göre seçilmelidirler.

(2)Özellikler: Midilli kamışlar ayarlanabilir olacak şekilde tasarlanmıştır ve kamışın uzunluğunu ayarlamak için çubuğa takılabilir veya çubuğa çıkarılabilir. Ayrıca birden fazla çubuğu bağlamak için de kullanılabilirler ve petrol kuyularında uzunluklarını ayarlamak ve birden fazla çubuğu bağlamak için kullanılabilirler.

2. API Sınıfı:

C, D ve K sınıfı, Amerikan Petrol Enstitüsü'nün API Spec 11B spesifikasyonuna göre tasarlanmış ve üretilmiştir, aynı zamanda Çin endüstri standardı SY/T5029'a da uygundur.

(1)C Sınıfı, çekme mukavemeti 620-794 MPa olan, C-Mn çeliği gibi yüksek kaliteli karbon çeliğinden veya manganez çeliğinden yapılır. orta kuvvete, iyi plastisiteye ve nispeten iyi korozyon direncine sahiptir, bu da onu zayıf asidik ortamlarda sülfür stres çatlamasına neden olmadan kullanıma uygun hale getirir.

(2) D Sınıfı, çekme mukavemeti 794-965 MPa'ya kadar olan karbon çeliği veya Cr-Mo çelik çubuklar gibi alaşımlı çelikten yapılmıştır. Isıl işlemden sonra yüksek mukavemete, iyi plastisiteye ve uzun hizmet ömrüne sahiptir; bu da daha derin kuyularda kullanıma uygun olup, korozyona uğramaz veya çok az korozyona neden olur.

(3) K Sınıfı, çekme mukavemeti 588-794 MPa olan NC-Mo veya Ni-Cr çelik çubuklar gibi yüksek nikel kalitesinde alaşımlı çelikten yapılmıştır. Aynı zamanda orta derecede mukavemete, iyi plastisiteye ve nispeten iyi korozyon direncine sahiptir, bu da onu asidik ortamlarda kullanıma uygun hale getirir.

3.Malzeme: AISI A-4130-M, A-4140-M,A-4142-M, A-4330-M, A-4138-M vb;

4. Kaplinler (Sınıf T ve SM)

(1)Sınıf T kaplinler normal mukavemetli kaplinlerdir ve çoğunlukla hafif pompalama koşulları için kullanılır. Minimum 75,000 psi (yaklaşık 515 MPa) akma dayanımına sahiptirler.

(2) SM Sınıfı kaplinler, öncelikle zorlu pompalama koşulları için kullanılan yüksek mukavemetli kaplinlerdir. 135,000 psi (yaklaşık 930 MPa) değerinde çok daha yüksek bir minimum akma dayanımına sahiptirler.

Tip	75	78	90	96	97
AISI Serisi	A-4330-M	A-4142-M	A-4320-M	A-4138-M	A-4330-M
API Sınıfı	D Özel	Alaşım	D Özel	Özel	Özel
Alüminyum	0.035 Maks.	0.035 Maks.	0.035 Maks.	0.035 Maks.	0.035 Maks.
Karbon	0.3/0.34	0.38/0.45	0.18/0.24	0.36/0.45	0.28/0.35
Krom	0.8/1.0	0.8/1.1	0.7/0.9	0.52/0.88	0.7/1.0
Kolomb (Niyobyum)	-	-	-	0.02/0.045	-
Bakır	0.35 Maks.	0.35 Maks.	0.35 Maks.	0.35 Maks.	0.35 Maks.
Manganez	0.8/1.0	0.8/1.0	0.8/1.0	0.88/1.52	0.7/1.0
Molibden	0.2/0.3	0.15/0.25	0.2/0.3	0.25/0.35	0.2/0.3
Nikel	1.65/2.0	0.45 Maks.	1.15/1.5	0.3 Maks.	1.65/2.0
Fosfor	0.035 Maks.	0.035 Maks.	0.025 Maks.	0.035 Maks.	0.035 Maks.
Silikon	0.15/0.35	0.15/0.35	0.15/0.35	0.2/0.35	0.15/0.35
Sülfür	0.04 Maks.	0.035 Maks.	0.025 Maks.	0.04 Maks.	0.04 Maks.
Vanadyum	0.04/0.09	0.02/0.07	0.04/0.09	0.04/0.09	0.04/0.09



Mekanik Özellikler(normalize ve temperlendikten sonra)



Çekme Dayanımı Ksi(Mpa)	125/140 (861/965)	120/140 (827/965)	120/140 (827/965)	140/150 (965/1034)	140/150 (965/1034)
Min. Akma Dayanımı Ksi(Mpa)	100(689)	95(655)	95(655)	115(792)	115(792)
Min. uzama,8in,%	10	10	10	10	10
Min. Alan Azaltımı %	45	45	45	45	45

※Yukarıdaki tablo ortak kullanılan malzemeleri göstermektedir. Özel istek varsa, kontrol için lütfen bizimle iletişime geçin.



Teknik Parametreler









Boyut (İçinde.)	Çubuk Dış Çapı (İçinde.)	Omuz Dış Çapı (mm)	Konu OD'si (İçinde.)	İplik uzunluğu (mm)	Enayi Çubuk uzunluğu (ft)	Midilli Çubuk uzunluğu(ft)
8/5	8/5	31.75	15/16	31.75	25,30	2,4,6,8,10
8/5	8/5	31.75	15/16	31.75
3/4	3/4	38.10	1-1/16	36.51
7/8	7/8	41.28	1-3/16	41.28
1	1	50.80	1-3/8	47.63
1-1/8	1-1/8	57.15	1-9/16	53.98



Çubuk Bağlantısının malzeme ve mekanik özellikleri



• Kimyasal Bileşim

Çelik	C(%)	Mn(%)	Si(%)	Kr(%)	S(%)	P(%)	Cu(%)
AISI1045	0.42~0.50	0.50~0.80	0.17~0.37	0,25'ten küçük veya ona eşit	0.04'ten küçük veya ona eşit	0.04'ten küçük veya ona eşit	0.02'den küçük veya ona eşit
AISI5140	0.37~0.45	0.50~0.8	0.20~0.40	0.80~1.10	0.04'ten küçük veya ona eşit	0.04'ten küçük veya ona eşit	0.02'den küçük veya ona eşit



• Ana mekanik özellikler

Kaplin Sınıfı	Sertlik	Min.Çekilme Dayanımı,Ksi(Mpa)	Püskürtme Metal Katmanının Kalınlığı	Yüzey Pürüzlülüğü
T	56HRA~62HRA	95(655)	/	Ra 3,175μm'den küçük veya ona eşit
SM	Temel Sertlik: 56HRA~62HRA Yüzey sertliği: 595HV'ye eşit veya daha büyük200	/	0.25~0.51	Ra 1,587μm'den küçük veya ona eşit



uygulamalar



(1) Yüzey pompalama ünitesini kuyu içi yağ pompasına bağlamak, pompayı çalıştırmak ve üretilen sıvıları kaldırmak için güç iletmek;

(2)Pompalama işlemini sağlamak için pompayla birlikte yukarı ve aşağı hareket eden cila çubuğu görevi görür;

(3) Eş zamanlı olarak petrol kuyusu deliğinin kapatılması.



SSS



Soru: Çubuklarınızın korozyon direnci ve mekanik özellikleri hakkında bilgi verebilir misiniz?

C: Ürünlerimiz mükemmel korozyon direnci ve üstün mekanik özellikler sağlamak için kapsamlı bir şekilde test edilmiştir. Spesifik korozyon direnci ve mekanik özelliklere ilişkin ayrıntılar talep üzerine sağlanabilir.

S: Çubuklarınızın çekme mukavemeti ve akma mukavemeti hakkında veri sağlayabilir misiniz?

C: Ürünlerimiz, API spesifikasyonlarının gereksinimlerini tam olarak karşılayan yüksek çekme mukavemetine ve akma mukavemetine sahiptir. Spesifik çekme ve akma dayanımı değerleri kaliteye ve boyuta göre değişmektedir.

S: Çeşitli yeraltı ekipmanlarını barındırmak için farklı diş tiplerine sahip çubuklar sunuyor musunuz?

C: Evet, çeşitli yeraltı ekipmanlarına uyacak farklı diş tiplerine sahip ürünler sunuyoruz. Yaygın iş parçacığı türleri arasında API Normal İş Parçacığı (N), API Ekstra Geniş İş Parçacığı (X) ve API Tam Delikli İş Parçacığı (FH) bulunur.
