Magnetik olmayan bir delme yakası (NMDC), standart matkap yakalarına benzer, ancak manyetik olmayan bir alaşımdan yapılmış, matkap ipinin kalın duvarlı tübüler bir parçasıdır. Standart matkap yakaları genellikle ferromanyetik olan yüksek mukavemetli alaşım çelikten (AISI 4145H gibi) yapılır. Buna karşılık, Magail olmayan yakalar, çok düşük manyetik geçirgenliğe sahip özel alaşımlar (genellikle yüksek krom, nikel ve bazen manganez içeriğine sahip bir tür paslanmaz çelik türü) kullanır.
MAG olmayan delme yakalarının temel özellikleri:
Malzeme:Mangal olmayan yakalar için yaygın malzemeler arasında Monel gibi yüksek kromlu paslanmaz çelikler veya P530 veya P550 gibi tescilli alaşımlar bulunur. Bunlar esasen manyetik olmayanken mekanik mukavemete sahip olmak için tasarlanmış östenitik çelik alaşımlardır. Üretim süreci genellikle katı bir ısıl işlem ve hatta belki de bir söndürme içerir, manyetik olmayan bir östenitik tane yapısını koruyacak. Manag olmayan alaşımlar, geleneksel çelik matkap yakalarına kıyasla genellikle akma mukavemeti açısından biraz daha düşüktür, ancak yine de bit ve sertlik üzerinde ağırlık sağlama ihtiyaçlarını karşılamaktadırlar.
API Spesifikasyon Uyumluluğu:Mangal olmayan yakalar genellikle standart boyutları ve mekanik özellik gereksinimlerini karşıladıklarından emin olmak için normal yakalar gibi API spec 7-1 (matkap yakalama özelliklerini kapsar) olarak üretilir. Çelik meslektaşları ile aynı ipliğe (NC50, 6⅝ reg, vb.) Sahip olurlar, böylece matkap ipliği düzeneğinde değiştirilebilirler.
Fiziksel Özellikler:Tipik olarak, MAG olmayan bir yaka, 90, 000-120, 000 psi (dereceye bağlı olarak), gerilme mukavemeti verimin biraz üstünde (belki 120-135 ksi) ve matkap gerilmelerini işlemek için yeterli sertlik (belki de 120-135 ksi) siparişi üzerinde verim mukavemeti olacaktır. Modern MAG olmayan malzemeler, bu güçlü yönleri elde etmek için tasarlanmıştır, böylece bir mag olmayan kullanmak matkap ip bütünlüğünü feda etmek anlamına gelmez. Sertlik genellikle mıknatıslanmayı önlemek için kontrol edilir (çok yüksek sertlik bazı ferromanyetik fazların oluşmasına yol açabilir).
Geometri:Dış çapta normal matkap yakalarını (genellikle küçük yakalar için 3,5 inç OD ile {2}} inç'e kadar büyük yakalar için) ve iç deliğe (genellikle OD'ye bağlı olarak yaklaşık 1.25-2.5 inç) yansıtırlar. Mangal olmayan yakalar kaygan (düz yüzey), spiral oluklu (tıpkı çelik spiral yakalar gibi diferansiyel yapışma riskini azaltmak için) veya esnek (daha fazla esneklik için daha ince bir orta kesitle) olabilir-tüm olağan varyantlar mevcuttur.

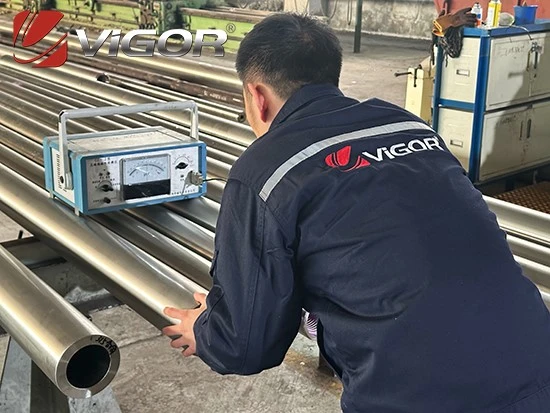

Manyetik geçirgenlik:Belirleyici özellik, manyetik geçirgenliklerinin 1'e çok yakın olması (çevreleyen sondaj çamuru ve kaya ile aynı), yani dünyanın manyetik alanını önemli ölçüde çarpıtmazlar. Uygulamada, MAG olmayan malzemenin kullanılması, matkap dizesinin neden olduğu manyetik girişimleri nötralize ederek MWD toolspetrogears.com'daki manyetik sensörlerden doğru okumaları sağlayarak. Yakalar bu özellik için test edilir; Yaygın bir gereklilik<1.05 or even closer to 1.0. Often, each non-mag collar may be checked with a magnetometer to ensure no "hot spots" (localized areas of higher magnetism).
Korozyon direnci: Paslanmaz olan mag olmayan alaşımlar, korozyona karşı iyi bir dirence sahiptir (H₂ ortamları dahil). Bununla birlikte, bir sorun belirli ortamlarda stres korozyonu çatlaması olabilir. Üreticiler bunu, sıkıştırma gerilmelerini indükleyen ve stres korozyon çatlamasına duyarlılığı azaltan yakanın kimliği peening gibi süreçlerle hafifletir. Bu, yakalar aşındırıcı sondaj sıvılarına veya ekşi gaza maruz kalacaksa özellikle önemlidir.
Özünde, mag olmayan bir sondaj yaka, genellikle MWD ve LWD (günlüğe kaydetme-drilling) araçlarının hemen üzerine matkap ipine yerleştirilen ağır, manyetik olmayan bir metalin bir parçasıdır. Bunu yaparak, bu enstrümanların etrafında "manyetik olarak şeffaf" bir bölge sağlar. Tipik olarak, bir dizi MAG olmayan yaka (genellikle yukarıdaki ve altındaki çeliğin beklenen parazit yarıçapına göre hesaplanan belirli bir uzunluk) kullanılır. Örneğin, ortak bir rehber, MWD çalıştırırken BHA'da 30 ft veya daha fazla MAG olmayan yaka kullanmak olabilir-gereken kesin uzunluk BHA tasarımına ve yön sensörlerinin herhangi bir çelikten ne kadar uzak olması gerektiğine bağlı olabilir.
Vigor, kritik ölçümdeki manyetik paraziti ortadan kaldırmak için tasarlanmış özel manyetik olmayan sondaj yakaları (NMDC'ler) sunar-durgun (MWD) ve günlüğe kaydetme-durgunluk (LWD) operasyonları. Monel K500, Inconel 725 ve özel austenitik çelikler gibi ultra düşük geçirgenlik alaşımlarından üretilen yakalarımız, titiz özellikleri karşılamak için müşteri ortaklıkları aracılığıyla elde edilir: manyetik geçirgenlik:<1.005 Gauss/Oersted, dimensional tolerances within ±0.05mm, and API 7-1/ISO 11961 compliance.
Tedarikin ötesinde, Vigor'un sondaj mühendisleri entegre teknik işbirliği sağlar: yakalı yerleşimi optimize etmek ve anket hatalarını azaltmak için oluşum manyetizması, kuyu delik yörüngesi ve alt delik montaj (BHA) dinamiklerini analiz etmek. Her NMDC, aşağıdakiler dahil olmak üzere titiz çok aşamalı doğrulamaya tabi tutulur:
- Geçirgenlik tekdüzeliği için gerçek zamanlı girdap akım taraması,
- Çalışma sıcaklıklarında Charpy V-Notch Etki Testi,
- Tam malzeme izlenebilirliği ve ultrasonik muayene (UT).
Stratejik tedarikçi ittifaklarından yararlanan Vigor, teslim sürelerini%30+ ve maliyetleri%15-25 oranında azaltırken, proaktif mühendisliğimiz saha ile kanıtlanmış çözümlerin hızlandırılmış bir şekilde konuşlandırılmasını sağlar. Sonuç: Karmaşık yer altı ortamlarında yüksek sadakatli yön verileri, pahalı sidetrack'lerin ortadan kaldırılması ve gelişmiş delme verimliliği.
Daha fazla bilgi için posta kutumuza yazabilirsinizinfo@vigorpetroleum.com & marketing@vigordrilling.com
