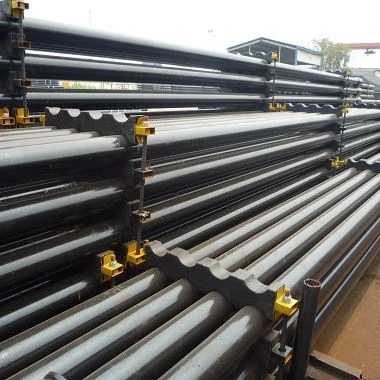

Sondaj Borusu
● Standart: API 5DP
● API 5DP Sınıfı: E, 95(X), 105(G), 135(S)
● Boyut Aralığı: 2 3/8", 2 7/8", 3 1/2" 4", 4 1/2", 5", {{10} }/2" ila 6 5/8"
● Bağlantı: Normal, (IF) Dahili Gömme, (FH) Tam Delik, (NC) Sayısal Bağlantı, Premium.
● Dahili Üzüntü: IU, EU, IEU
● Uzunluk: R1, R2, R3
Açıklama
Sondaj borususondaj sıvısını ve torku kuyu deliğinden bir sondaj kulesindeki matkap ucuna ileten, hem dönerken hem de kaldırırken şiddetli iç ve dış basınca, bozulmaya, bükülmeye ve titreşime dayanacak şekilde üretilmiş içi boş, kalın duvarlı bir borudur. alt delik tertibatı (BHA).
Yapı
Boru Gövdesi + Alet Bağlantısı
①Boru Gövdesi
Delme makinesinin dönme hareketini matkap ucuna ileten ve aynı zamanda delme sırasında çekme kuvvetine ve basınca dayanabilen uzun silindirik çelik borudur. Boru gövdesi, aşırı koşullar altında dayanıklılığını ve performansını sağlamak için genellikle yüksek mukavemetli alaşımlı çelikten yapılır.
②Alet Bağlantısı
Sondaj borusunun her iki ucu da, alet bağlantısı olarak adlandırılan bir boru bölümüne geçirilir; bu, sondaj çubukları arasında ve sondaj çubukları ile matkap uçları veya matkap yakaları gibi diğer delme aletleri arasında bağlantı kurulmasını sağlar.
Sondaj borusu tedarikçiniz olarak neden Vigor'u seçmelisiniz?
①Vigor farklı derecelerde enerji sağlarAPI5DP Sondaj borusu, daha fazla ayrıntı aşağıdaki tablodaki gibidir.
|
API Sondaj Borusu Sınıfı |
Minimum Akma Dayanımı (psi) |
Minimum Çekme Dayanımı (psi) |
|
E-75 |
75,000 |
100,000 |
|
X-95 |
95,000 |
105,000 |
|
G-105 |
105,000 |
115,000 |
|
S-135 |
135,000 |
145,000 |
●Sınıf E, 10,000 ile 15,000 feet arasında değişen orta derinlikteki kuyularda kullanılır. 80,000 psi'den daha düşük bir akma mukavemeti ile birim alan başına en düşük akma mukavemetini sergiler. Daha yüksek mukavemetli sondaj borusu kalitelerine göre kırılmadan önce daha yüksek oranda gerilmeye veya "gerilmeye" dayanabilir. Ayrıca korozyona ve çatlamaya karşı daha dayanıklıdır.
●X-95, G-105 ve S-135 dereceleri yüksek mukavemetli dereceler olarak kabul edilir. Normalde daha derin kuyularda kullanılan akma mukavemetinde bir artış sergilerler.
②API Sondaj borusuÖzellikler
● Boyut Aralığı: 2 3/8", 2 7/8", 3 1/2" 4", 4 1/2", 5", {{10} }/2" ila 6 5/8"
● Uzunluk: R1, R2, R3
●Ürünlerimiz için gerekli tüm spesifikasyon verilerini sağlıyoruz, lütfen aşağıdaki tabloyu kontrol edin.
|
Boyut |
Nominal Ağırlık |
Sondaj Borusu Gövdesi |
Alet Eklemi |
|||||||||
|
Duvar Kalınlığı |
Üzgün Tip |
Seviye |
Konu Türü |
O.D.Pin ve Kutunun |
I.D.Pin Sayısı |
|||||||
|
mm |
In. |
kg/m |
lb/ft |
mm |
In. |
mm |
In. |
mm |
In. |
|||
|
60.3 |
2-3/8 |
9.9 |
6.65 |
7.11 |
0.280 |
AB |
E75 |
NC26(2-3/8IFo) |
85.7 |
3-3/8 |
44.45 |
1-3/4 |
|
X95 |
||||||||||||
|
G105 |
||||||||||||
|
70.3 |
2.875 |
15.49 |
10.4 |
9.19 |
0.362 |
AB |
E75 |
NC31(2-7/8IF) |
104.8 |
4-1/8 |
53.98 |
2-1/8 |
|
X95 |
50.8 |
2 |
||||||||||
|
G105 |
50.8 |
2 |
||||||||||
|
S135 |
111.1 |
4-3/8 |
41.28 |
1-5/8 |
||||||||
|
88.9 |
3-1/2 |
14.15 |
9.5 |
6.45 |
0.254 |
AB |
E75 |
NC38(3-1/2IF) |
120.7 |
4-3/4 |
68.26 |
2-11/16 |
|
19.81 |
13.3 |
9.35 |
0.368 |
AB |
E75 |
NC38(3-1/3IF) |
120.7 |
4-3/4 |
68.26 |
2-11/16 |
||
|
X95 |
127.0 |
5 |
65.09 |
2-9/16 |
||||||||
|
G105 |
61.91 |
2-7/16 |
||||||||||
|
S135 |
53.98 |
2-1/8 |
||||||||||
|
23.09 |
15.5 |
11.4 |
0.449 |
AB |
E75 |
NC38(3-1/3IF) |
127.0 |
5 |
65.09 |
2-9/16 |
||
|
X95 |
61.91 |
2-7/16 |
||||||||||
|
G105 |
53.98 |
2-1/8 |
||||||||||
|
S135 |
NC40(4FH) |
139.7 |
5-1/2 |
57.15 |
2-1/4 |
|||||||
|
101.6 |
4 |
20.85 |
14 |
8.38 |
0.33 |
İÜ |
E75 |
NC40(4FH) |
133.4 |
5-1/4 |
71.44 |
2-13/16 |
|
X95 |
68.26 |
2-11/16 |
||||||||||
|
G105 |
139.7 |
5-1/2 |
61.91 |
2-7/16 |
||||||||
|
S135 |
50.8 |
2 |
||||||||||
|
AB |
E75 |
NC46(4IF) |
152.4 |
6 |
82.55 |
3-1/4 |
||||||
|
X95 |
82.55 |
3-1/4 |
||||||||||
|
G105 |
82.555 |
3-1/4 |
||||||||||
|
S135 |
76.2 |
3 |
||||||||||
|
114.3 |
4-1/2 |
20.48 |
13.75 |
6.88 |
0.271 |
İÜ |
E75 |
NC46(4IF) |
152.4 |
6 |
85.73 |
3-3/8 |
|
AB |
E75 |
NC50(4-1/2IF) |
168.28 |
6-5/8 |
95.25 |
3-3/4 |
||||||
|
24.73 |
16.6 |
8.56 |
0.337 |
IEU |
E75 |
NC46(4IF) |
158.8 |
6-1/4 |
82.55 |
3-1/4 |
||
|
X95 |
76.2 |
3 |
||||||||||
|
G105 |
76.2 |
3 |
||||||||||
|
S135 |
69.85 |
2-3/4 |
||||||||||
|
AB |
E75 |
NC50(4-1/2IF) |
168.28 |
6-5/8 |
95.25 |
3-3/4 |
||||||
|
X95 |
95.25 |
3-3/4 |
||||||||||
|
G105 |
95.25 |
3-3/4 |
||||||||||
|
S135 |
88.9 |
3-1/2 |
||||||||||
|
29.80 |
20 |
10.92 |
0.430 |
AB |
E75 |
NC46(4IF) |
158.8 |
6-1/4 |
76.2 |
3 |
||
|
X95 |
69.9 |
2-3/4 |
||||||||||
|
G105 |
63.5 |
2-1/2 |
||||||||||
|
S135 |
57.2 |
2-1/4 |
||||||||||
|
IEU |
E75 |
NC50(4-1/2IF) |
168.28 |
6-5/8 |
92.1 |
3-5/8 |
||||||
|
X95 |
88.9 |
3-1/2 |
||||||||||
|
G105 |
88.9 |
3-1/2 |
||||||||||
|
S135 |
76.2 |
3 |
||||||||||
|
127.0 |
5 |
29.05 |
19.5 |
9.19 |
0.362 |
IEU |
E75 |
NC50(4-1/2IF) |
168.28 |
6-5/8 |
95.25 |
3-3/4 |
|
X95 |
88.9 |
3-1/2 |
||||||||||
|
G105 |
82.55 |
3-1/4 |
||||||||||
|
S135 |
69.85 |
2-3/4 |
||||||||||
|
E75 |
5-1/2FH |
177.8 |
7 |
95.25 |
3-3/4 |
|||||||
|
X95 |
177.8 |
7 |
95.25 |
3-3/4 |
||||||||
|
G105 |
177.8 |
7 |
95.25 |
3-3/4 |
||||||||
|
S135 |
184.15 |
7-1/4 |
88.9 |
3-1/2 |
||||||||
|
39.13 |
25.6 |
12.7 |
0.500 |
IEU |
E75 |
NC50(4-1/2IF) |
168.28 |
6-5/8 |
88.9 |
3-1/2 |
||
|
X95 |
168.28 |
6-5/8 |
76.2 |
3 |
||||||||
|
G105 |
168.28 |
6-5/8 |
69.85 |
2-3/4 |
||||||||
|
E75 |
5-1/2FH |
177.8 |
7 |
88.9 |
3-1/2 |
|||||||
|
X95 |
177.8 |
7 |
88.9 |
3-1/2 |
||||||||
|
G105 |
184.15 |
7-1/4 |
88.9 |
3-1/2 |
||||||||
|
S135 |
184.15 |
7-1/4 |
82.55 |
3-1/4 |
||||||||
|
139.7 |
5-1/2 |
32.62 |
21.9 |
9.17 |
0.361 |
IEU |
E75 |
5-1/2FH |
177.8 |
7 |
101.6 |
4 |
|
X95 |
177.8 |
7 |
95.25 |
3-3/4 |
||||||||
|
G105 |
184.15 |
7-1/4 |
88.9 |
3-1/2 |
||||||||
|
S135 |
190.5 |
7-1/2 |
76.2 |
3 |
||||||||
|
36.79 |
24.7 |
10.54 |
0.415 |
IEU |
E75 |
5-1/2FH |
177.8 |
7 |
101.6 |
4 |
||
|
X95 |
184.15 |
7-1/4 |
88.9 |
3-1/2 |
||||||||
|
G105 |
184.15 |
7-1/4 |
88.9 |
3-1/2 |
||||||||
|
S135 |
190.5 |
7-1/2 |
76.2 |
3 |
||||||||
|
168.3 |
6-5/8 |
37.54 |
25.2 |
8.38 |
0.33 |
IEU |
E75 |
6-5/8FH |
203.2 |
8 |
127 |
5 |
|
X95 |
203.2 |
8 |
127 |
5 |
||||||||
|
G105 |
209.55 |
8-1/4 |
120.65 |
4-3/4 |
||||||||
|
S135 |
215.9 |
8-1/2 |
107.95 |
4-1/4 |
||||||||
|
41.29 |
27.7 |
9.19 |
0.362 |
IEU |
E75 |
6-5/8FH |
203.2 |
8 |
127 |
5 |
||
|
X95 |
209.55 |
8-1/4 |
120.65 |
4-3/4 |
||||||||
|
G105 |
209.55 |
8-1/4 |
120.65 |
4-3/4 |
||||||||
|
S135 |
215.9 |
8-1/2 |
107.95 |
4-1/4 |
||||||||
③ Vigor'un sondaj borusu Amerikan Petrol Enstitüsü (API) gibi standart spesifikasyonlara uygun olarak üretilir, numune alınır, test edilir ve denetlenir.
Dahili Üzüntü: IU, EU, IEU
Birleşim mukavemetini arttırmak için boru gövdesinin her iki ucundaki alın kaynak kısımları kalınlaştırılmıştır. İç Üzüntü, boru gövdesinin her iki ucundaki iç çapın azaldığı ve boru duvarının kalınlığının arttığı bir olguyu ifade eder. Bağlantının dış çapı tutarlı kalır ve bağlantının dış çapı aşırı büyük değildir. Kuyudaki dönüş sırasında bağlantı noktasının duvar duvarı ile teması azalır ve aynı zamanda daha az aşınır.
IU: yalnızca kalınlaştırılmış bir iç boru duvarından oluşan bir bağlantıyı ifade eder. Bu tasarım dış çapta tutarlılığı korurken bağlantı gücünü artırır.
EU: IU'nun aksine EU, dış boru duvarının yalnızca kalınlaştırıldığı bir bağlantıyı ifade eder. Bu tasarım dışarıdan ek koruma ve dayanıklılık sağlar ancak sondaj borusunun genel dış çapını artırabilir.
IEU: Bu tasarım, IU ve EU'nun özelliklerini birleştirir, yani bağlantının iç ve dış boru duvarları kalınlaştırılmıştır. IEU, son derece yüksek yüklere dayanabilen sondaj ortamları için en yüksek gücü ve dayanıklılığı sağlar.
SSS
S: Uzunluk nedir?
R1: 18-22 ft
R2: 27-30 ft
R3: 38-45 ft
Aralık 2 en yaygın olanıdır.
S: Sondaj borusu dikişsiz mi?
